Sicherheitskupplung – Modell CTS-5
mit Klemmnabe
- mit Klemmnabe
- Serie 60-300
- einfache Montage
- kompakte Bauform
- spielfreie Ausführung
- Temperaturbereich -30° bis 100°
- Sonderanfertigungen wie abgedichtete Versionen oder Edelstahl auf Anfrage
| Eigenschaften | Einheit | Maß | 60 | 150 | 200 | 300 |
|---|---|---|---|---|---|---|
| 360°/60° Einstellbereich 1 von - bis | (Nm) | TKN | 10-30 | 20-70 | 40-100 | 80-200 |
| 360°/60° Einstellbereich 2 von - bis | (Nm) | TKN | 25-80 | 50-150 | 80-200 | 150-250 |
| 360°/60° Einstellbereich 3 von - bis | (Nm) | TKN | 50-100 | 100-225 | 150-280 | 200-440 |
| 360°/60° Einstellbereich 4 von - bis | (Nm) | TKN | 250-400 | |||
| Schaltweg * | (mm) | 1,7 | 1,9 | 2,2 | 2,2 | |
| Gesamtlänge | (mm) | A | 66 | 71 | 81 | 85 |
| Schaltring Ø | (mm) | B | 74 | 93 | 100 | 121,5 |
| Bohrungs Ø von Ø-Ø H7 | (mm) | D | 14-30 | 19-38 | 24-40 | 28-56 |
| Zentrier Ø h7 | (mm) | E | 55 | 68 | 75 | 82 |
| Lochkreis Ø ±0,2 | (mm) | F | 63 | 78 | 85 | 98 |
| Flansch Ø -0,2 | (mm) | G | 73 | 88 | 99 | 113 |
| Gewinde | H | 6xM5 | 6xM6 | 6xM6 | 6xM8 | |
| Gewindelänge | (mm) | 9 | 10 | 11 | 10 | |
| Abstand | (mm) | J | 37 | 39 | 44 | 47 |
| Abstand | (mm) | K | 11 | 12 | 12 | 15 |
| Masse ca. | (kg) | 1 | 1,3 | 2 | 3 | |
| CT-S5-24-01 |

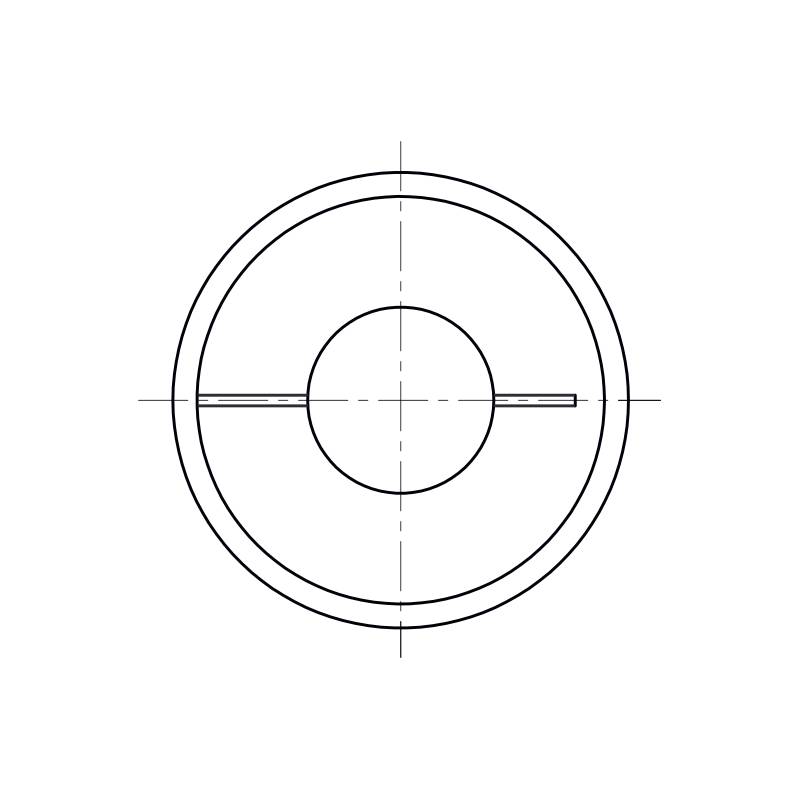

Serie: 0060 – 0300 mit Klemmnabe
Das tatsächliche Gewicht ergibt sich durch die Größe der Passung (D).
* = Schaltwege gelten in der Regel für den mittleren Einstellbereich und können ggf. nach unten oder oben abweichen.
